GMR60手持式弱磁場高斯計

簡述:

?  量程:20G(2mT);
?  精度1%,全5位顯示;
?  頻率響應范圍:DC- 15kHz。


0.00
0.00


簡述:

?  量程:20G(2mT);
?  精度1%,全5位顯示;
?  頻率響應范圍:DC- 15kHz。



提供專業的磁場測量解決方案

強磁場測量儀器(0 - 20T)

型號

原理

類型

軸數

DC精度

最大量程

最高分辨率

G91

霍爾

手持式

1

2%

3T

20μT

G92

霍爾

手持式

1

1%

10T

10μT

G93

霍爾

手持式

3

1%

20T

1μT

G201

霍爾

臺式

1

0.2%

20T

1μT

G401

霍爾

臺式

1

0.04%

20T

1μT

G403

霍爾

臺式

3

0.1%

20T

1μT

GSP301A

霍爾

模擬變送器

1

1%, 0.2%, 0.04%

10T

Output: ±3V

GSP301D

霍爾

數字變送器

1

1%, 0.2%

10T

1μT

GSP303D

霍爾

數字變送器

3

1%

20T

1μT

弱磁場測量儀器(0- 2mT)

弱磁場高斯計

型號

原理

類型

軸數

DC精度

最大量程

最高分辨率

GMR60

磁阻

手持式

1

0.5%

2mT

10nT

GF601

磁通門

手持式

1

0.5%

1mT

0.1nT

GF603

磁通門

手持式

3

0.5%

1mT

0.1nT

GF633

磁通門

臺式

3

0.1%

100μT

0.01nT

GFP703

磁通門

智能變送器

3

0.5%

1mT

0.1nT

交流磁場測量(30Hz- 1MHz)

型號

原理

類型

軸數

AC精度

最大量程

頻率響應

AMS-2K

交流線圈

模擬傳感器

1

1%

3mT

30Hz- 2kHz

AMS-1M

交流線圈

模擬傳感器

1

1%

3mT

2kHz- 1MHz

GA1000

磁阻

手持式

3

2%

400μT/ Axis

30Hz- 1MHz

磁通門傳感器

型號

原理

類型

軸數

噪聲等級

最大量程

輸出

F901

磁通門

經濟型

3

10 to 20pT

1000μT

±10V,單端

F902

磁通門

低噪聲

3

<10pT

100μT

±10V,單端

F903

磁通門

低功耗

3

10 to 20pT

200μT

±3V,差分

F904

磁通門

低功耗|低噪聲

3

<10pT

100μT

±3V,差分

F53

磁通門

高溫型

3

[email protected]

100μT

±5V,差分

備注:1T= 10kG; 1mT= 10G;  1μT= 10mG;  1nT= 10μG

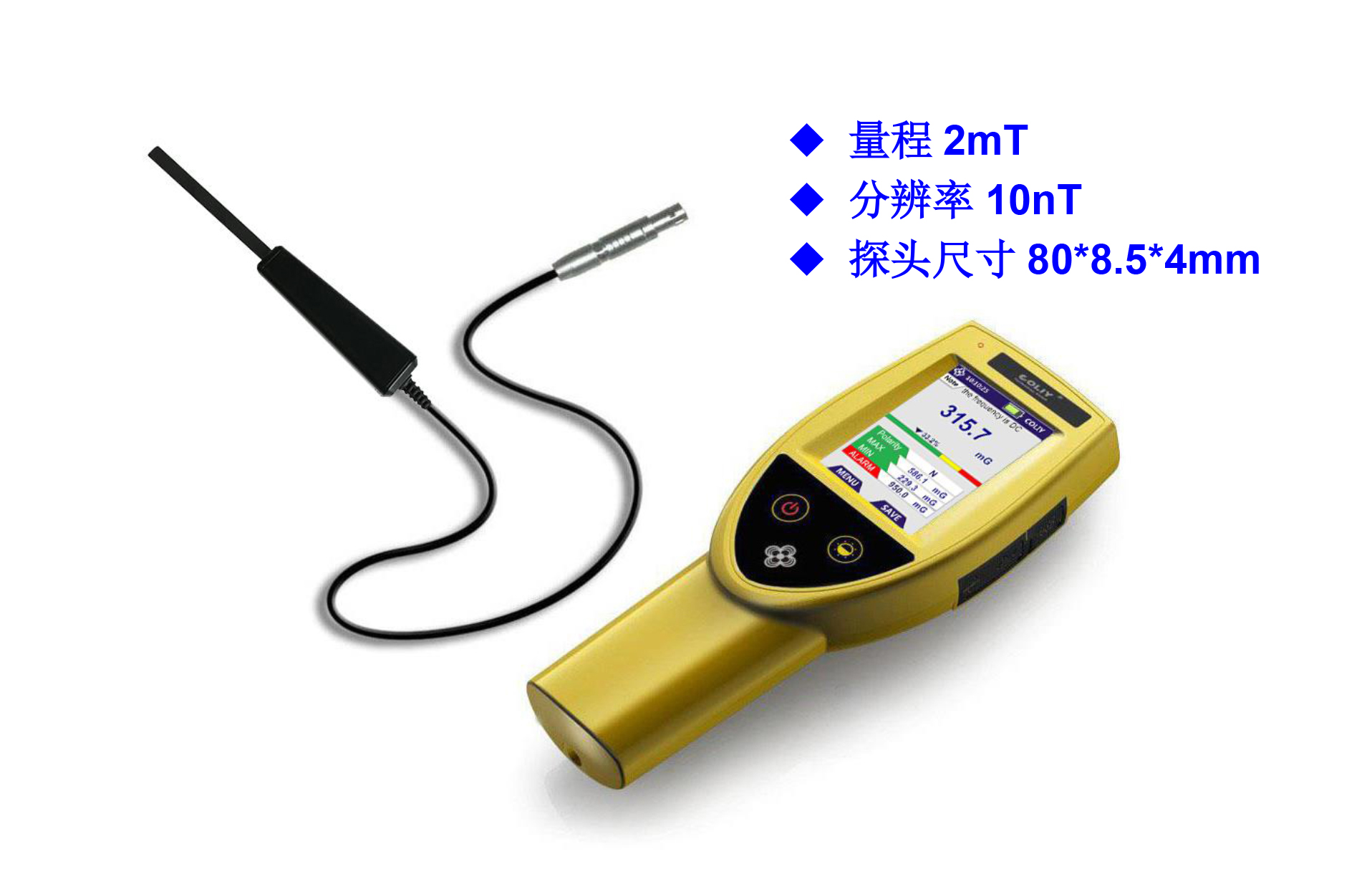

GMR60手持式弱磁場高斯計


簡述:

GMR60手持式單維弱磁場高斯計,采用了新型的磁阻傳感器,可以精確測量地磁場、工件剩磁、環境磁場等弱磁場,用于科學研究、實驗室、工業、制造業等用戶。

        GMR60弱磁場高斯計擁有工業級3.2英寸的觸摸屏,用戶可以看到內容豐富的測量數據,例如:最大值/最小值/保持值/報警閾值,實時磁場強度以及時域圖等功能。

        單維弱磁場高斯計 GMR60 的DC基本精度0.5%,量程20G(2mT) ,分辨率 0.1mG (10nT);交流基本精度1%,頻率響應范圍DC- 15kHz,配軸向探頭。

        單維弱磁場高斯計GMR60已通過CE認證和EMC(電磁兼容)測試。



特性

  符合人體工程學設計

  圖形界面操作系統

   3.2英寸LCD彩色觸摸屏

  最大值/最小值/保持功能

  時域圖顯示和報警功能

  智能記錄和查看
●  通過CE認證和EMC測試

  量程:20G(2mT)

  分辨率高達0.1mG(10nT)

   DC基本精度0.5%
●  AC基本精度1%

  頻率響應范圍:DC- 15kHz

  5位顯示

  軸向探頭尺寸小:80*8.5*4mm




圖形界面操作系統



德國柯雷開發了首款工業手持表操作系統(圖形界面操作系統),用戶以觸摸的方式,操作GMR60高斯計,高效便捷


顯示風格



彩色LCD顯示屏顯示多種數據:時間、實時磁場強度、磁極的極性、最大值、最小值、注解、報警閾值、時域圖等。



右圖是GMR60高斯計的標準顯示模式。




智能記錄和查看



提供了詳細的記錄列表,用戶可以查看每一個測量數據的細節。

點擊任意一條記錄列表,用戶可以看到完整的存儲信息,此信息的顯示格式類似截屏顯示,并可加入每條記錄的備注。


緊湊的尺寸



其他品牌弱磁場高斯計探頭尺寸相比,GMR60的探頭尺寸更加緊湊,僅80 x 8.5 x 4mm,適合測量微弱磁場的場合更多,尤其對狹窄空間的微弱磁場的測量。





三維移動平臺



三維移動平臺由非磁性材料制成。用戶將探頭固定在支架前端,手動旋轉旋鈕,讓探頭沿X, Y, Z軸方向穩定移動到某一位置,并鎖緊固定。每個軸的最大行程為150mm,定位精度為0.1mm



SMART
軟件



SMART電腦軟件具有豐富的功能:可以自動記錄和顯示趨勢圖曲線;可以實時顯示磁場強度、最大值、最小值;可以導出高斯計主機保存的數據;可以實時記錄保存磁場強度數據等。





GMR60高斯計參數

型號

GMR60

測量參數

精度

DC

±0.5% Reading ± 0.05% FS

AC

±1% Reading ± 0.1% FS      [30Hz ≤ fT ≤ 2kHz]

±5% Reading ± 0.3% FS      [2kHz < fT ≤ 6kHz]

±10% Reading ± 0.5% FS    [6kHz < fT ≤ 10kHz]

≤ -3dB                                   [10kHz < fT ≤ 15kHz]

量程

20G(2mT)

最高分辨率

0.1mG(10nT)

顯示位數

5

頻率響應[fT]

DC- 15kHz

典型溫度系數

<±200ppm/

磁滯

<0.005% FS (暴露于高達1.5倍量程的磁場環境)

前面板

顯示類型

3.2英寸彩色電阻觸摸屏,320x240 像素

顯示單位

高斯 (G)、特斯拉 (T)、安培每米 (A/m)

顯示更新速率

3/

顯示模式

DCAC、最大值、最小值、警報、時域圖等

探頭

可搭配的探頭

詳見探頭規格列表

探頭電纜長度

標準1.5米;可訂制最長長度為30

USB接口

功能

1、通訊接口:用于連接PC與高斯計主機,監控測量;

2、充電接口:用于連接PC(或移動電源)與高斯計主機,進行充電。

軟件/驅動

上位機軟件,無需安裝其他驅動程序

主機規格

工作溫度

+15  to  +35(額定精度)

-10  to  +60(精度降低)

儲存溫度

- 20  to  +75

環境磁場

<1kG(100mT)

電池類型及工作時間

可充電1000mAH 鋰離子電池;>24小時(標準試驗環境)

尺寸/重量

238 mm W × 95 mm H × 42 mm D; 350g

資格認證

CE 認證、 EMC認證







探頭規格


GMR60高斯計探頭

探頭類型

量程

分辨率

頻率響應范圍

探桿尺寸

(mm)

工作溫度

(°C)

DC精度

(25)

材料

軸向探頭

A08P150GMR60

20G

(2mT)

0.1mG

(10nT)

DC -15kHz

80*8.5*4

-20 - +75

±0.5% Reading ± 0.05% FS

塑料


注:請勿將探頭長時間暴露于高于兩倍量程的環境。






可選配件



類型

描述

SAMRT PC software

高斯計的電腦軟件(隨儀器附帶)

GHOLD100

探頭的三維移動平臺:由非磁性材料制成。用戶將探頭固定在支架前端,手動旋轉旋鈕,讓探頭沿X, Y, Z軸方向穩定移動到某一位置,并鎖緊固定。每個軸的最大行程為150mm,定位精度為0.1mm,中心負載10kg,自重3.5kg


最常用的套件

套件產品編號 GMR6001:高斯計主機GMR60  探頭A08P150GMR60
