F902低噪聲三維磁通門傳感器

簡述:?  低噪聲三維磁通門傳感器
?  量程:±70μT 或 ±100μT;
?  頻率響應范圍:DC- 1.6kHz;
?  噪聲等級:<10pT rms/√Hz at 1Hz;
?  卓越的線性度:<0.005%;
?  三軸正交性誤差:<0.5°;
?  模擬信號單端輸出(±10V)。



0.00
0.00


簡述:?  低噪聲三維磁通門傳感器
?  量程:±70μT 或 ±100μT;
?  頻率響應范圍:DC- 1.6kHz;
?  噪聲等級:<10pT rms/√Hz at 1Hz;
?  卓越的線性度:<0.005%;
?  三軸正交性誤差:<0.5°;
?  模擬信號單端輸出(±10V)。



標簽:三維磁通門傳感器 三軸磁通門探頭 三分量磁通門 Mag-13 Mag-03 弱磁測量 地磁測量

提供專業的磁場測量解決方案

強磁場測量儀器(0 - 20T)

型號

原理

類型

軸數

DC精度

最大量程

最高分辨率

G91

霍爾

手持式

1

2%

3T

20μT

G92

霍爾

手持式

1

1%

10T

10μT

G93

霍爾

手持式

3

1%

20T

1μT

G201

霍爾

臺式

1

0.2%

20T

1μT

G401

霍爾

臺式

1

0.04%

20T

1μT

G403

霍爾

臺式

3

0.1%

20T

1μT

GSP301A

霍爾

模擬變送器

1

1%, 0.2%, 0.04%

10T

Output: ±3V

GSP301D

霍爾

數字變送器

1

1%, 0.2%

10T

1μT

GSP303D

霍爾

數字變送器

3

1%

20T

1μT

弱磁場測量儀器(0- 2mT)

弱磁場高斯計

型號

原理

類型

軸數

DC精度

最大量程

最高分辨率

GMR60

磁阻

手持式

1

1%

2mT

10nT

GF601

磁通門

手持式

1

0.5%

1mT

0.1nT

GF603

磁通門

手持式

3

0.5%

1mT

0.1nT

GF633

磁通門

臺式

3

0.1%

100μT

0.01nT

GFP703

磁通門

智能變送器

3

0.5%

1mT

0.1nT

交流磁場測量(30Hz- 1MHz)

型號

原理

類型

軸數

AC精度

最大量程

頻率響應

AMS-2K

交流線圈

模擬傳感器

1

1%

3mT

30Hz- 2kHz

AMS-1M

交流線圈

模擬傳感器

1

1%

3mT

2kHz- 1MHz

GA1000

磁阻

手持式

3

2%

400μT/ Axis

30Hz- 1MHz

磁通門傳感器

型號

原理

類型

軸數

噪聲等級

最大量程

輸出

F901

磁通門

經濟型

3

10 to 20pT

1000μT

±10V,單端

F902

磁通門

低噪聲

3

<10pT

100μT

±10V,單端

F903

磁通門

低功耗

3

10 to 20pT

200μT

±3V,差分

F904

磁通門

低功耗|低噪聲

3

<10pT

100μT

±3V,差分

F53

磁通門

高溫型

3

[email protected]

100μT

±5V,差分

備注:1T= 10kG; 1mT= 10G;  1μT= 10mG;  1nT= 10μG





F902 低噪聲三維磁通門傳感器



簡述:

 F902低噪聲三維磁通門傳感器是一款高等級的三維磁通門傳感器,噪聲等級小于10pT rms/Hz at 1Hz,它可將磁場強度直接轉換成模擬信號(±10V)。典型應用場合為:地磁檢測、包裹檢測、水下磁場監控、交通監控、剩磁測量、微弱磁場測量、實驗室等。

F902低噪聲三維磁通門傳感器量程可選±70μT±100μT,頻率響應DC-1.6kHz;此外,F902還具有卓越的線性度(<0.005%)和噪聲特性(<10pT rms/√Hz at 1Hz),三軸正交性誤差小于0.5°

F902低噪聲三維磁通門傳感器的封裝類型可分為標準封裝和潛水級封裝,標準封裝的防護等級為IP67;而潛水級封裝,可支持水下100米工作,非常適用于水下磁場監控測量。





特性

  低噪聲三維磁通門傳感器

  尺寸小巧(107 x 32 x 32mm)

  線性度:<0.005%

  三軸正交性誤差:<0.5°

  供電電源:±12VDC ~ ±16VDC

  模擬信號單端輸出(±10V)

  量程:±70μT 或者 ±100μT

  電壓輸出誤差:<±0.5%

  噪聲等級:<10pT rms/√Hz at 1Hz

  頻率響應范圍:DC- 1.6kHz

  標準封裝,IP67防護等級

  可選潛水級封裝(水下100)





F902三維磁通門傳感器參數

型號

F902

性能參數

軸數

3

量程

X,Y,Z

±70μT

±100μT

矢量R

121μT

173μT

電壓輸出誤差

<±0.5%

噪聲等級

<10pTrms/√Hz at 1Hz

啟動時間

150ms

預熱時間

15mins

模擬輸出

±10V (單端輸出)

靈敏度

143mV/μT

100mV/μT

溫度系數

<±110ppm/

三軸正交性誤差

<0.5°

線性度

<0.005%(最小二乘法擬合)

頻率響應(-3dB)

DC- 1.6kHz

磁滯

<2nT (暴露于高達兩倍量程的磁場環境)

機械規格

尺寸(W x H x L)

32 x 32 x 107mm

重量

175g;其他規格取決于封裝形式

電氣規格

電源電壓

±12VDC ~ ±16VDC

典型功耗

0.6W

輸出阻抗

10Ω

最大負載電容

>1μF

環境要求

工作溫度

- 40  to  +70

儲存溫度

- 40  to  +85

防護等級

IP67 或者潛水級封裝,支持水下100米工作

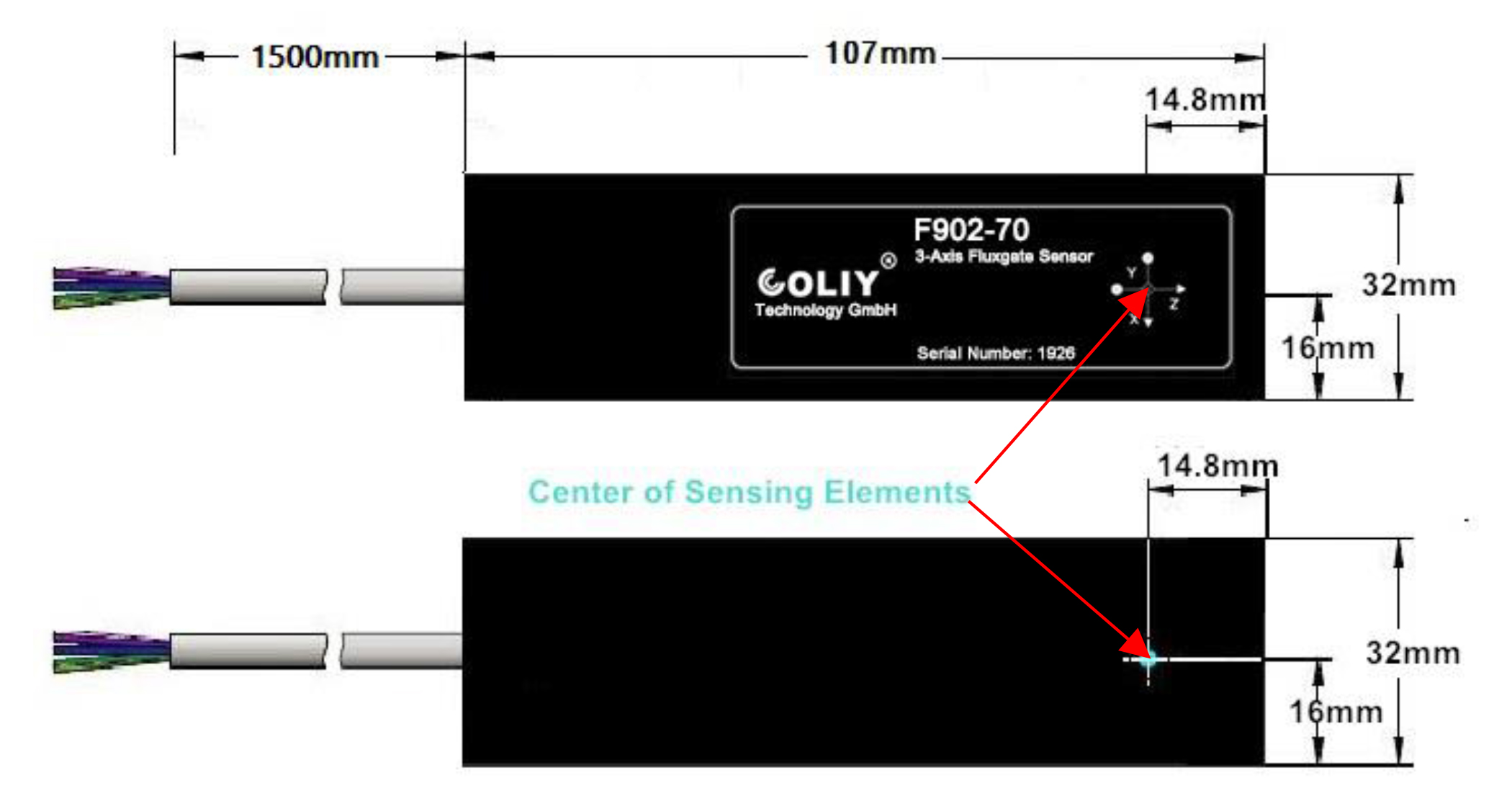

F902三維磁通門傳感器的尺寸圖和接線端子描述





線纜顏色

接線端子

描述

棕色

Vx

模擬信號單端輸出 (X軸,±10V)

紅色

Vy

模擬信號單端輸出 (Y軸,±10V)

黃色

Vz

模擬信號單端輸出 (Z軸,±10V)

綠色

SIG GND

信號地

藍色

PWR GND

電源地

紫色

V+

直流電源輸入

(±12VDC±16VDC)

白色

V-


注:靈敏度等于±10V除以磁通門傳感器的量程,具體詳見參數表。





三維磁通門傳感器選型


F902

-100

S

三維磁通門傳感器類型



F902:低噪聲三維磁通門傳感器



傳感器量程



-7070μT/

-100100μT/


封裝類型



缺省: 標準封裝(IP67)

S:潛水版封裝(支持水下100米工作)


注:

1、型號舉例:F902-100S,這是一個低噪聲三維磁通門傳感器(F902)量程為100μT/(100), 潛水版封裝(S)

2、三維磁通門傳感器的電纜長度默認是1.5m,其他長度可以定制





可選配件


類型

描述

PS2015

電源適配器


輸入
100VAC- 240VAC

輸出電壓:±15VDC±5%

輸出額定電流:0.8A

FDU101


磁通門傳感器數據采集單元,用于數字化一個三維磁通門傳感器


內置
±15V電源給磁通門傳感器供電,因此只要把磁通門傳感器的電源線和信號線接入FDU101,即可通過 RS485 接口輸出數字信號。數字電路采用24 bits ADC,采樣速率300ksps,磁場分辨率可達0.1nT(1μG)

FDU108


磁通門傳感器數據采集單元,用于數字化多達
16個三維磁通門傳感器


內置
±15V電源給磁通門傳感器供電,因此只要把磁通門傳感器的電源線和信號線接入FDU108,即可通過 RS485 接口輸出數字信號。數字電路采用24 bits ADC,采樣速率300ksps,磁場分辨率可達0.1nT(1μG)
